Aplikasi kopling gir drum untuk gulungan dalam struktur pengangkat derek
Dalam mesin pengangkat, mekanisme pengangkat adalah bagian inti untuk mewujudkan pengangkatan vertikal benda -benda berat. Keandalan dan stabilitas transmisi daya secara langsung terkait dengan efisiensi keselamatan dan operasi peralatan. Sebagai komponen kunci yang menghubungkan poros output peredam dan gulungan tali kawat, kopling gigi drum untuk gulungan telah banyak digunakan di bidang crane karena desain strukturalnya yang unik dan kinerja yang sangat baik.
一. Struktur dan fungsi kopling gigi drum

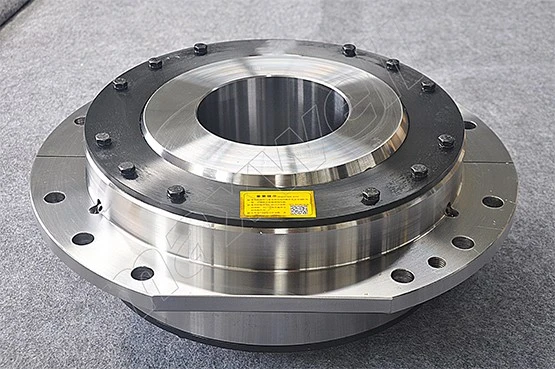

Kopling gigi drum terdiri dari cincin gigi dalam, selongsong gigi luar dan permukaan gir drum menengah. Fitur intinya adalah bahwa permukaan gigi mengadopsi desain busur dan pembersihan sisi gigi besar, yang secara efektif dapat mengkompensasi deviasi sumbu yang disebabkan oleh kesalahan atau operasi pemasangan. Dalam mekanisme pengangkat crane, deviasi sumbu antara poros output peredam dan drum sering disebabkan oleh toleransi manufaktur, pemukiman pondasi atau beban dinamis. Kopling roda gigi drum secara signifikan mengurangi stres tambahan yang disebabkan oleh penyelarasan yang buruk dan memperpanjang umur peralatan melalui kemampuan kompensasi deviasi sudut (biasanya hingga 1,5 derajat ~ 3 derajat) dan kompensasi perpindahan radial (2 ~ 6mm).
2. Keuntungan inti dalam mekanisme pengangkatan
1. Kapasitas transmisi torsi tinggi: Struktur meshing multi-gigi dari gabungan gir drum dapat menahan beban torsi besar dan memenuhi persyaratan transmisi daya derek di bawah kondisi start-stop dan beban berat yang sering.
2. Ketahanan guncangan dan penyerapan getaran: Permukaan gigi memiliki area kontak yang besar, dan dengan elemen elastis (seperti bushing nilon), ia dapat secara efektif mendukung dampak yang disebabkan oleh perubahan beban mendadak dan mengurangi getaran dan kebisingan sistem transmisi.
3. Ketahanan aus dan umur panjang: Permukaan gigi biasanya dikarburi, padam atau di -nitrided, dan kekerasan permukaan dapat mencapai hrc 58-62. Dengan pemeliharaan minyak secara teratur, ia dapat mempertahankan operasi yang stabil di debu tinggi dan lingkungan kelembaban yang tinggi.
4. Pemeliharaan Nyaman: Desain modular memungkinkan penggantian sebagian bagian yang aus tanpa membongkar seluruh mesin, sangat mengurangi downtime dan biaya perawatan.
